Муфтовые резьбовые соединения обсадных труб являются одним из ключевых элементов конструкции нефтяных и газовых скважин. От их надежности напрямую зависят герметичность обсадной колонны, устойчивость к внешним и внутренним нагрузкам, а также безопасность эксплуатации скважины в целом.
В процессе бурения и эксплуатации скважин обсадные трубы подвергаются сложному комплексу воздействий: растягивающим и сжимающим усилиям, внутреннему давлению, агрессивным средам и температурным перепадам. В этих условиях резьбовое соединение должно обеспечивать не только прочное механическое соединение элементов колонны, но и предотвращать утечки флюидов.
На практике наибольшее распространение получили муфтовые резьбовые соединения типов ОТТМ, ОТТГ и БТС (Buttress), отличающиеся конструкцией профиля резьбы, степенью герметичности и областью применения.

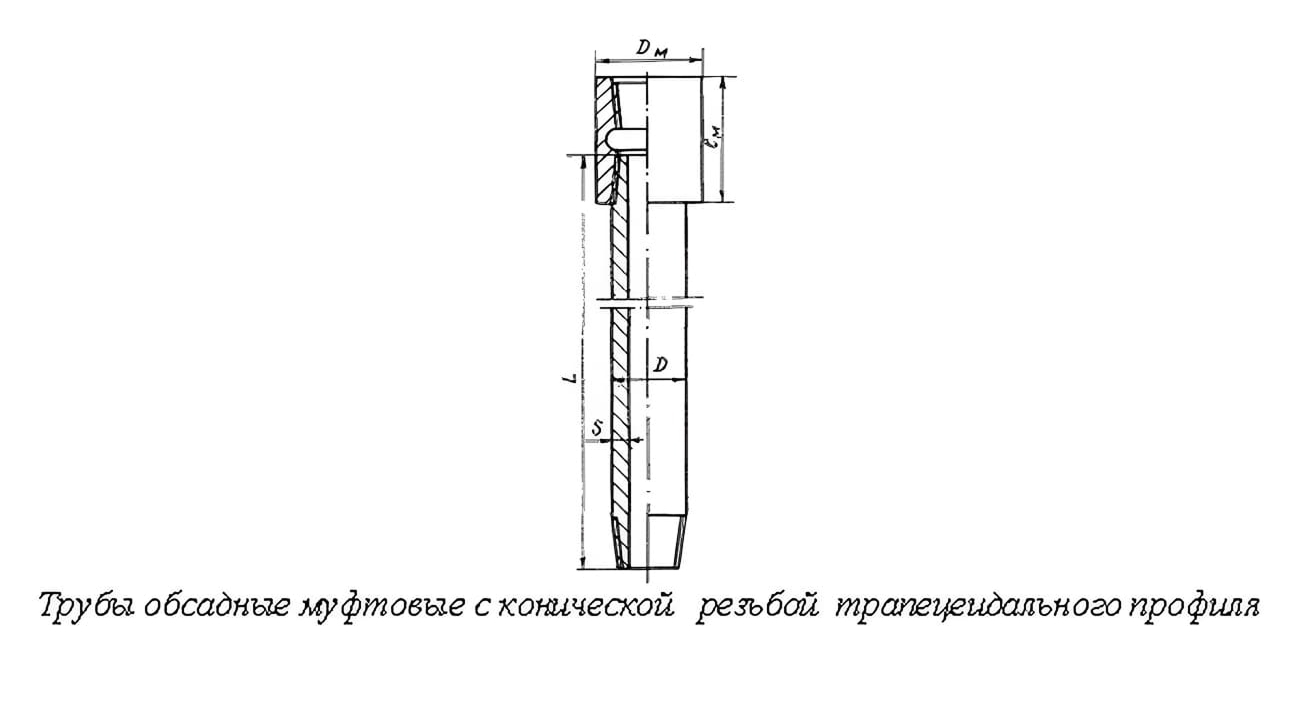

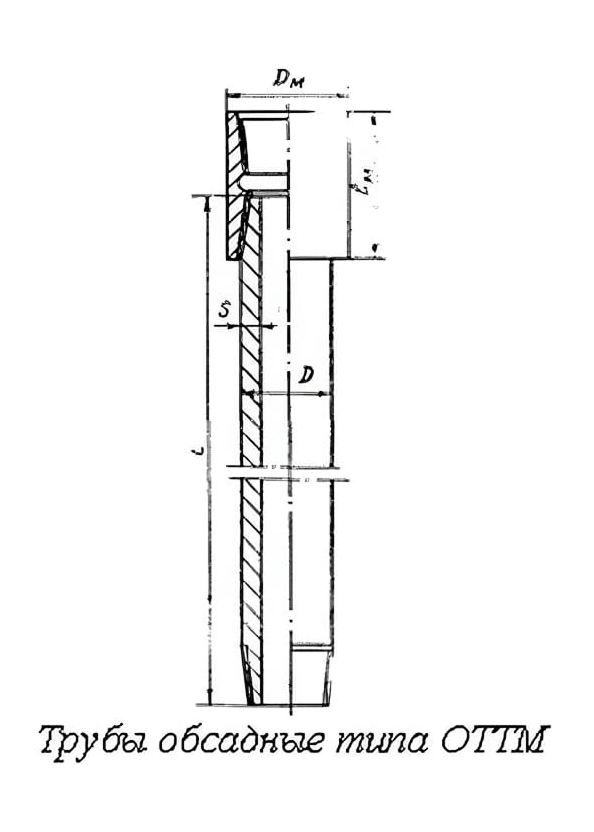

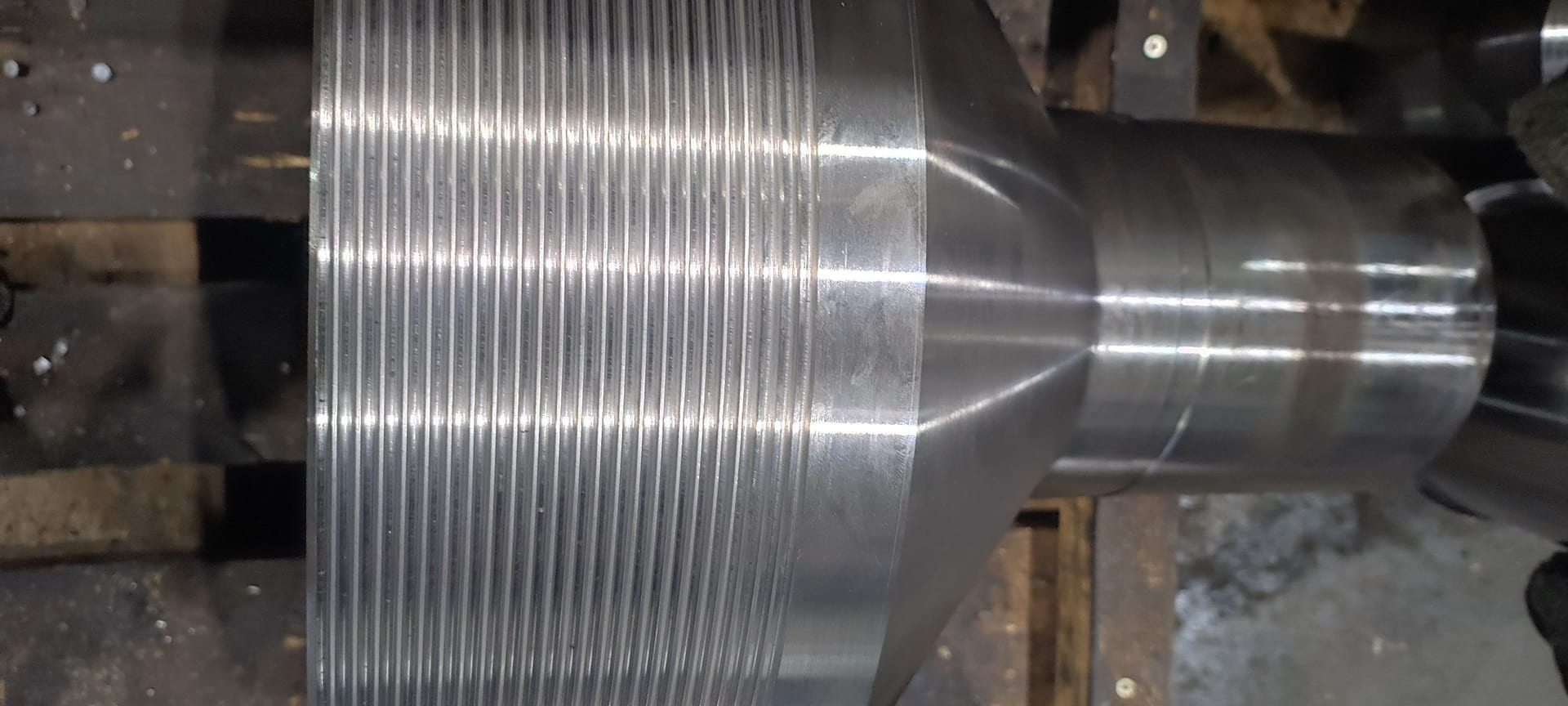

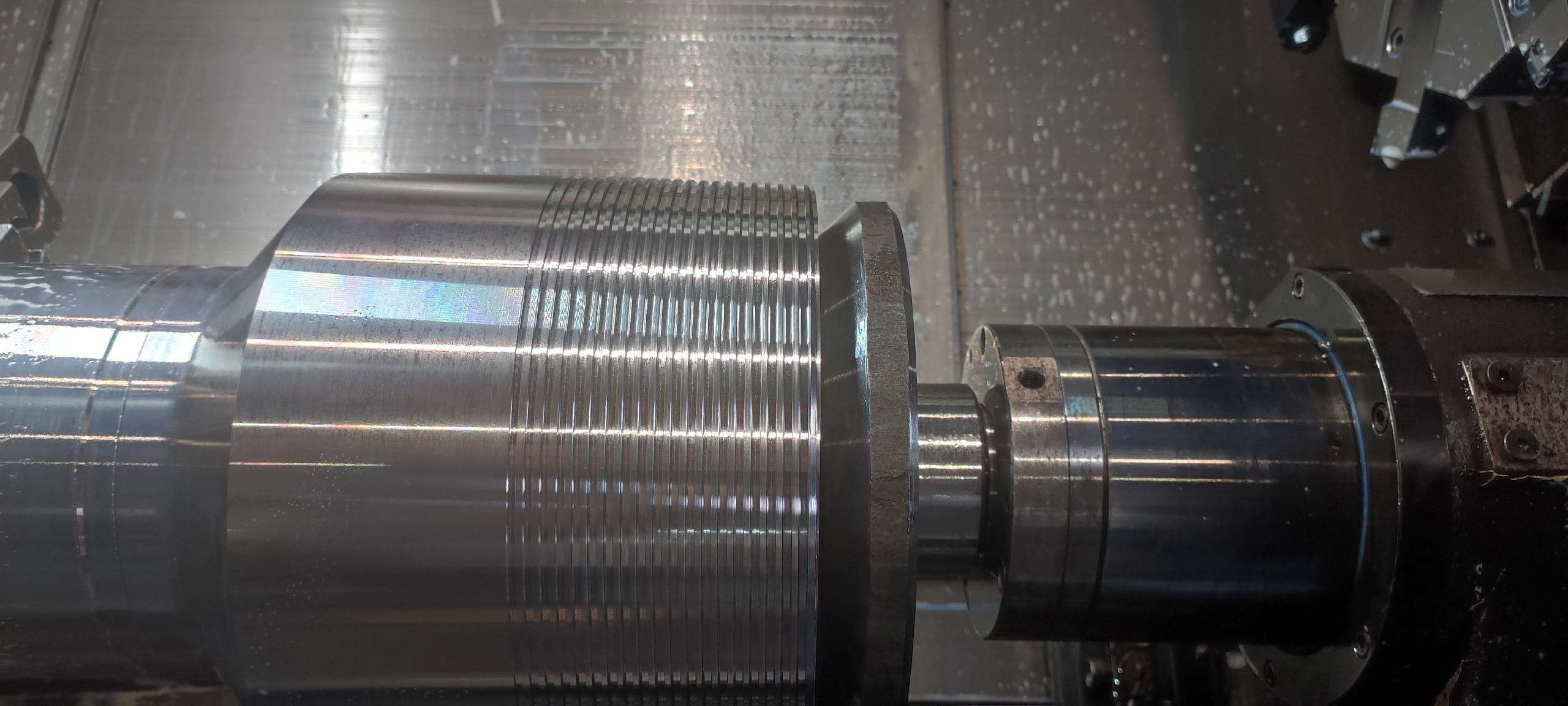

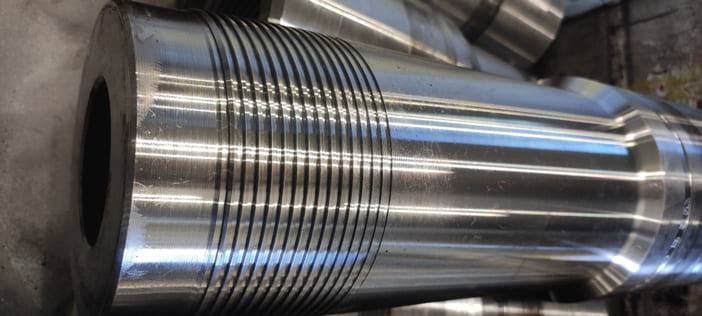

Соединение типа ОТТМ представляет собой классическое муфтовое соединение с конической резьбой трапецеидального профиля, широко применяемое в нефтегазовой промышленности.
Конструктивно резьба имеет форму неравнобедренной трапеции с шагом 5,08 мм и конусностью 1:16. Особенностью профиля является различие углов боковых сторон: закладная сторона, воспринимающая нагрузку при свинчивании и работающая на сжатие, выполнена под углом 10°, тогда как опорная сторона, воспринимающая растягивающие нагрузки, имеет угол 3°. Такая геометрия обеспечивает оптимальное распределение усилий и снижает вероятность разрушения резьбы.
Соединения ОТТМ характеризуются высокой прочностью на растяжение и хорошей свинчиваемостью. Благодаря уменьшенному количеству оборотов при сборке снижается риск перекосов и заедания. Герметичность соединения достигается за счет заполнения зазоров резьбоуплотнительной смазкой. В ряде случаев дополнительно применяются полимерные уплотнительные элементы, повышающие герметизирующие свойства соединения.
Таким образом, ОТТМ является универсальным решением для стандартных условий эксплуатации скважин.
Соединение типа ОТТГ представляет собой усовершенствованный вариант резьбы ОТТМ, ориентированный на обеспечение повышенной герметичности.
Основные геометрические параметры резьбы (шаг, профиль, конусность) полностью соответствуют соединению ОТТМ, что обеспечивает сопоставимый уровень прочности. Однако ключевым отличием является наличие дополнительного уплотнительного узла — конических контактных поверхностей, работающих по принципу «металл–металл».
Уплотнительный элемент расположен за резьбовой частью со стороны меньшего диаметра конуса. При свинчивании создается натяг, обеспечивающий плотный контакт поверхностей и формирование герметичного барьера. Дополнительно фиксация положения элементов достигается за счет контакта по внутренним упорным торцам.
Благодаря такой конструкции соединения ОТТГ обладают высокой газогерметичностью и способны эффективно работать при высоких давлениях (до 60–100 МПа), а также в условиях динамических и циклических нагрузок. Это делает их предпочтительными для эксплуатации в сложных геологических условиях, включая наклонно-направленные скважины и газовые месторождения.

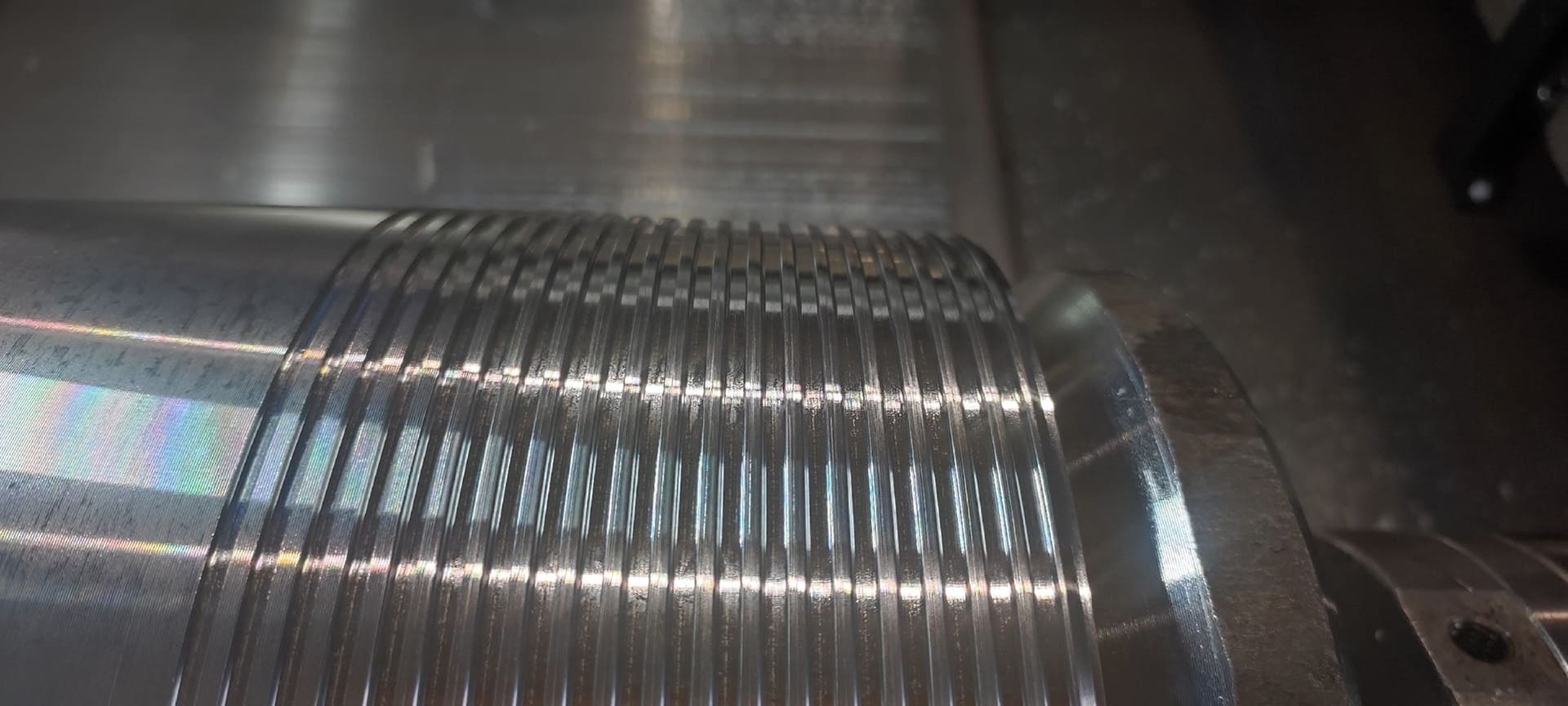

Соединение типа БТС (баттресс) относится к упорным резьбам трапецеидального профиля и широко используется как в отечественной, так и в международной практике.
Профиль резьбы аналогичен по базовой геометрии соединениям ОТТМ и ОТТГ, однако отличается увеличенной длиной зацепления и перераспределением нагрузок в сторону упорной поверхности. Это обеспечивает более высокую несущую способность при растяжении.
Соединения БТС характеризуются высокой прочностью, устойчивостью к динамическим нагрузкам и надежной герметичностью, достигаемой за счет высокой точности изготовления и плотности сопряжения резьбовых поверхностей. Следует отметить, что резьбы БТС и ОТТМ не являются взаимозаменяемыми, поскольку имеют различную длину и геометрию резьбового зацепления.
Все рассмотренные типы соединений имеют ряд общих параметров, определяющих их эксплуатационные свойства.
К ним относятся:
Материалом для изготовления обсадных труб служат стали различных групп прочности (С, Д, К, Е, М, Р), при этом высокопрочные марки подвергаются термической обработке для повышения механических характеристик.
Герметичность соединений обеспечивается различными способами:
Дополнительно на резьбовые поверхности могут наноситься антизадирные и защитные покрытия, уменьшающие износ и повышающие надежность соединения.

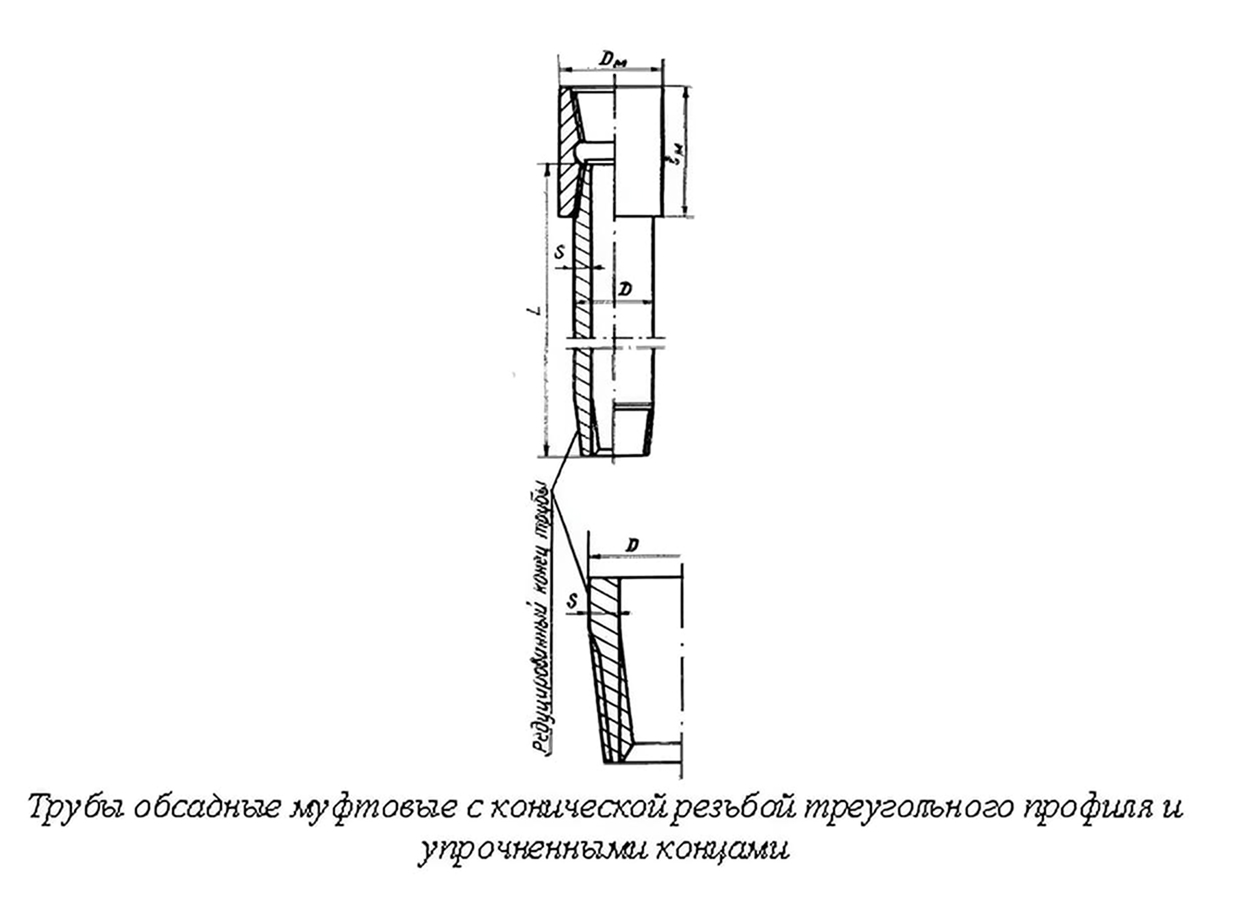

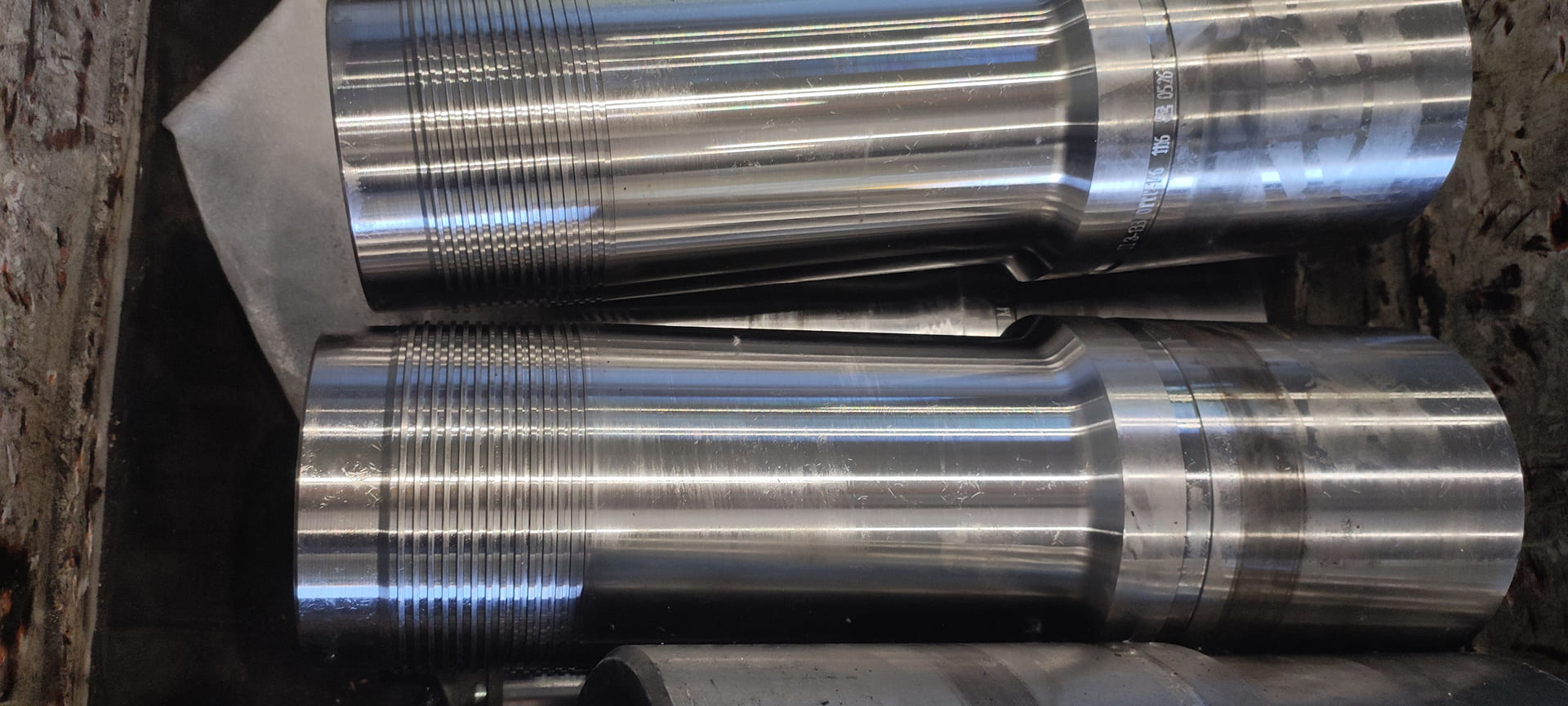

Обсадные трубы и соответствующие муфты изготавливаются из сталей групп прочности С, Д, К, Е, М, Р. Они оснащаются нормальной удлиненной резьбой. Каждый комплект поставляемых труб сопровождается сертификатом, подтверждающим их качество и соответствие стандартам.
Трубы из сталей групп прочности К, Е, Л, М, Р проходят термообработку. Резьба муфт должна быть оцинкована.

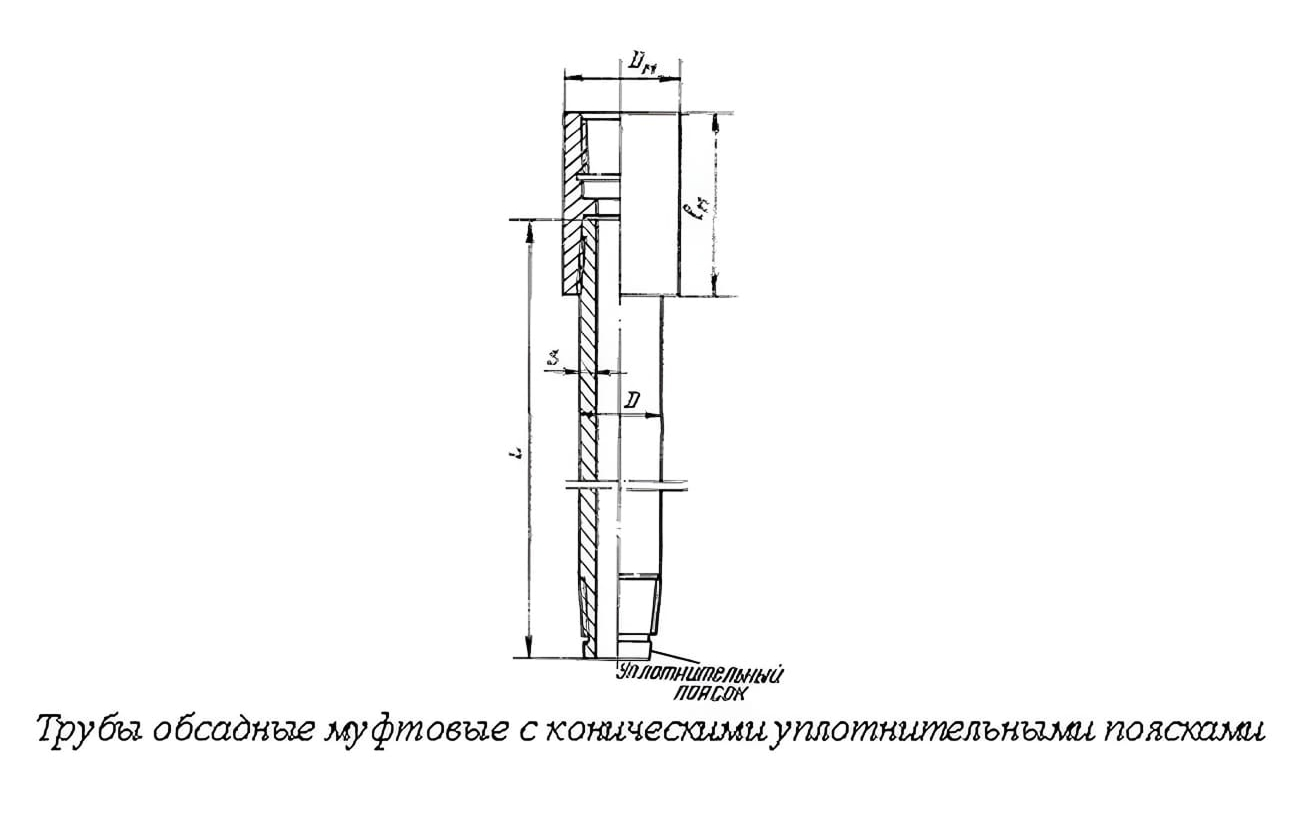

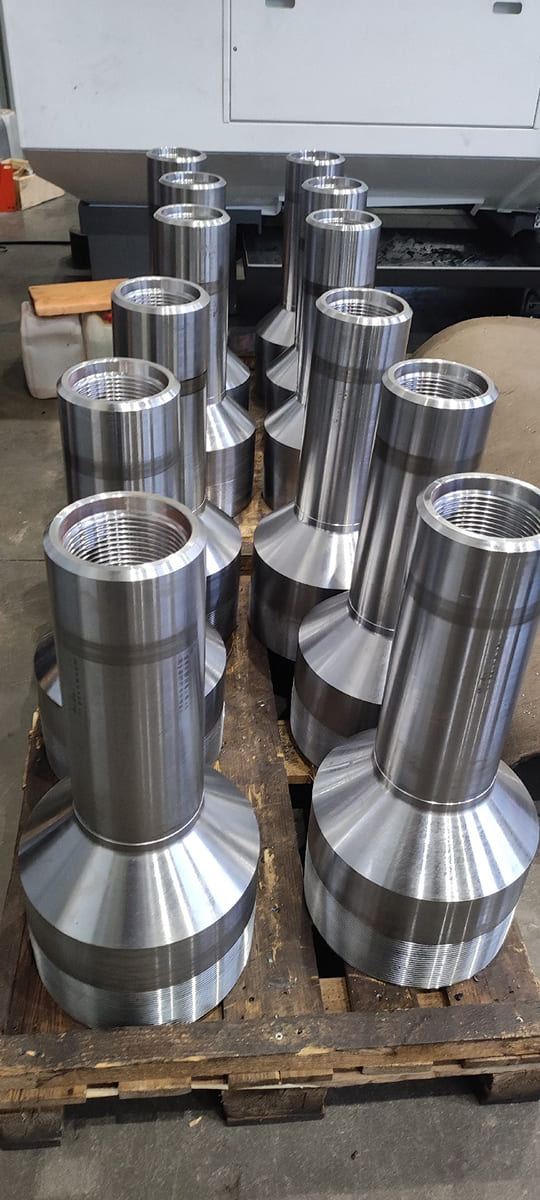

Герметичность соединений обеспечивается коническими уплотнительными поверхностями, расположенными на торцах труб. В конструкции соединения предусмотрен контакт внутренних упорных торцов, который фиксирует заданное натяжение при сборке.
Обсадные трубы изготавливаются из сталей групп прочности Д, К, Е, Л и М. Их механические свойства приведены в таблице 1.
| Показатели | Группа прочности стали | ||||
|---|---|---|---|---|---|
| Д | К | Е | л | м | |
| Временное сопротивление | 637 | 687 | 690 | 758 | 861 |
| Предел текучести σe, МПa: | |||||
| не менее | 372 | 490 | 551 | 655 | 758 |
| не более | 551 | – | 758 | 861 | 964 |
| Относительное удлинение δ5, % | 16 | 12 | 13 | 12,3 | 10,8 |
| Труба | Муфта | ||||
|---|---|---|---|---|---|
| D, мм ± 0,75% | S, мм – 12,5% | Масса 1 м, кг | D, мм ±3 |
L, мм ±3 |
Масса, кг |
| 114 | 5,2…10,2 | 14,0…26,7 | 127,0 | 158…177 (У) | 3,7…4,1 (У) |
| 127 | 5,6…10,7 | 16,7…30,7 | 141,3 | 165…196 (У) | 4,6…5,7 (У) |
| 140 | 6,2…10,5 | 20,4…33,6 | 153,7 | 171…203 (У) | 5,2…6,4 (У) |
| 146 | 6,5…10,7 | 22,3…35,7 | 166,0 | 177…215 (У) | 8,0…9,7 |
| 168 | 7,3…12,1 | 29,0…46,5 | 187,7 | 184…222 (У) | 9,1…11,3 (У) |
| 219 | 6,7…14,2 | 35,1…71,5 | 244,5 | 196…254 | 16,2…21,6 |
| 245 | 7,9…15,9 | 46,2…89,5 | 269,9 | 196…266 (У) | 17,9…25,3 (У) |
| 273 | 7,1…16,5 | 46,5…104,5 | 298,5 | 203 | 20,7 |
| 299 | 8,5…14,8 | 60,5…103,5 | 323,9 | 203 | 22,5 |
| 324 | 8,5…14,0 | 66,1…106,9 | 351,0 | 203 | 23,4 |
| 351 | 9,0…12,0 | 75,9…100,3 | 376,0 | 229 | 29,0 |
| 377 | 9,0…12,0 | 81,7…108,0 | 402,0 | 229 | 31,0 |
| 426 | 10,0…12,0 | 102,7…122,5 | 451,0 | 229 | 37,5 |
| Труба | Муфта | ||||
|---|---|---|---|---|---|
| D, мм ± 0,75% | S, мм - 12,5% | Масса 1 м, кг | Dm, мм ± 3 | 1m, мм ± 3 | Масса, кг |
| 140 | 6,2…10,5 | 20,4…33,6 | 153,7 | 182 | 5,3 |
| 146 | 6,5…10,7 | 22,3…35,7 | 166,0 | 182 | 7,9 |
| 168 | 7,3…12,1 | 29,0…46,5 | 187,7 | 190 | 9,5 |
| 219 | 7,7…14,2 | 40,2…71,5 | 244,5 | 218 | 18,0 |
| 245 | 7,9…15,9 | 46,2…89,5 | 269,9 | 218 | 19,9 |
| 299 | 9,5…14,8 | 67,9…103,5 | 323,9 | 218 | 24,1 |
| 324 | 8,5…14,0 | 66,1…106,9 | 351,0 | 218 | 25,1 |
| Труба | Муфта | ||||
|---|---|---|---|---|---|
| D, мм ± 0,75% | S, мм – 12,5% | Масса 1 м, кг | Dm, мм ± 3 | 1m, мм ± 3 | Масса, кг |
| 168 | 8,9…12,1 | 35,1…46,5 | 187,7 | 225 | 11,3 |
| 219 | 8,9…14,2 | 46,3…71,5 | 244,5 | 254 | 21,6 |
| 245 | 8,9…15,9 | 51,9…89,5 | 269,9 | 254 | 23,9 |
Обсадные трубы с упорной конической резьбой трапецеидального профиля «Батресс» (ТУ 14-3-1678-89) обеспечивают высокую герметичность соединения и повышенную прочность при растягивающих нагрузках по сравнению с резьбой треугольного профиля. Эксплуатационные характеристики этих труб аналогичны трубам ОТТМ по ГОСТ 632-80.
Важно: Резьбы «Батресс» и ОТТМ не взаимозаменяемы из-за различий в длине.
Геометрические параметры обсадных труб с резьбой «Батресс» представлены в таблице 5. Остальные геометрические параметры должны соответствовать таблице 3.

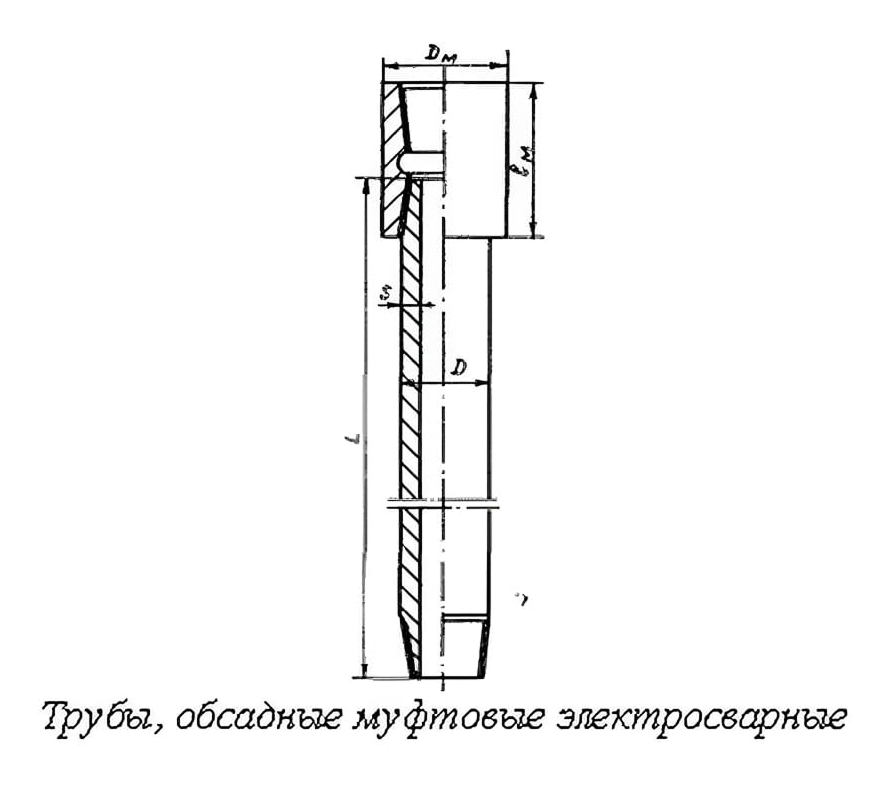

Электросварные обсадные трубы с резьбой «Батресс» (ТУ 14-3-1599-88) отличаются повышенной точностью по наружному диаметру и толщине стенки. Прочность резьбового соединения составляет 0,9 от прочности основного тела трубы и находится на уровне прочности горячекатаных труб ОТТМ. Сварное соединение равнопрочно с телом трубы.
Геометрические параметры этих труб приведены в таблице 5
| Труба | Муфта | ||||
|---|---|---|---|---|---|
| D, мм | S, мм - 12,5% | Масса 1 м, кг | Dm, мм | l, мм | Масса, кг |
| 146 | 6,5…10,7 | 22,4…35,7 | 166,0 | 237,0 | 9,7 |
| 168 | 7,3…10,6 | 29,0…41,2 | 187,7 | 244,5 | 11,1 |
| 245 | 7,9 | 46,1 | 269,9 | 269,9 | 23,2 |

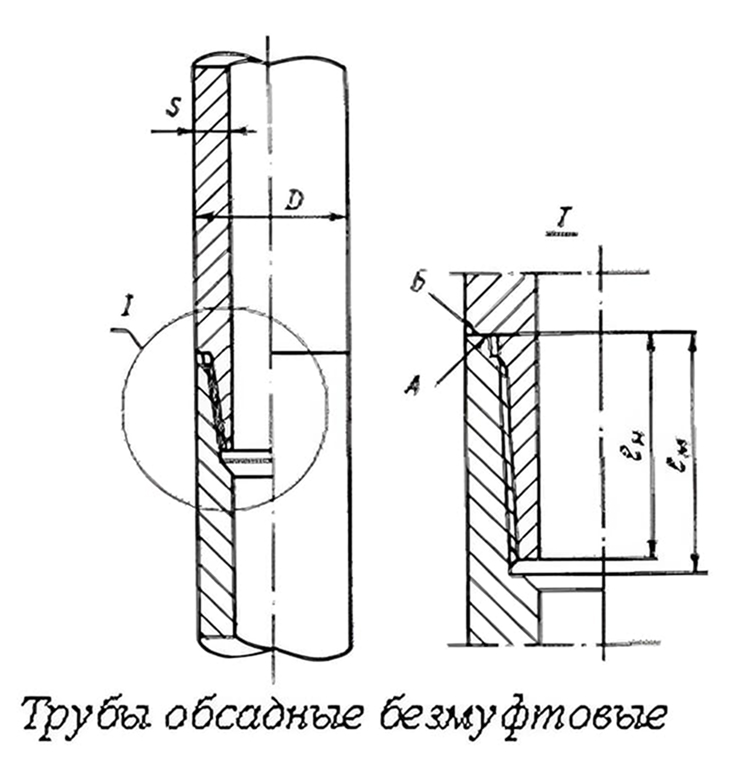

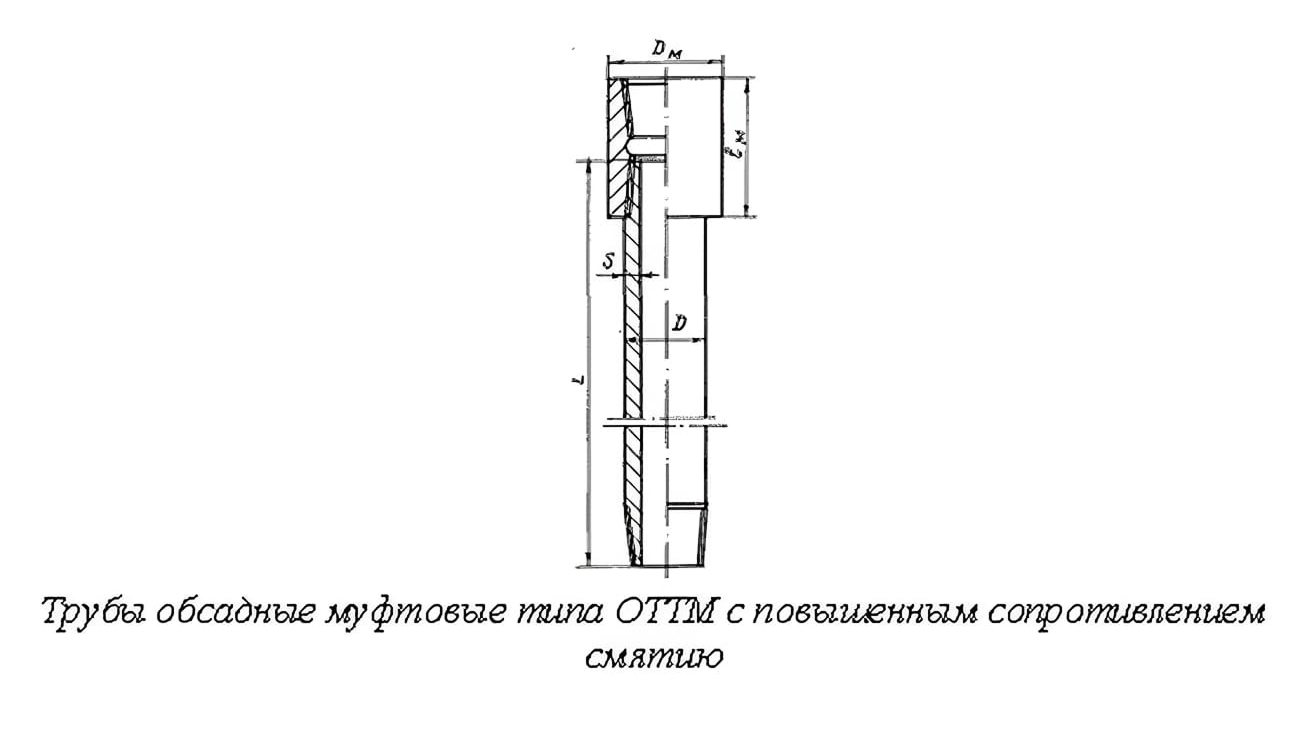

Обсадные трубы типа ОТТМ, безмуфтовые, толстостенные, с высокопрочной резьбой (ТУ 39-0147016-28-92) предназначены для крепления скважин, подверженных высокому внешнему сминающему давлению.
Отличительной особенностью соединения является наличие дополнительного уплотнения: «А» на торце ниппельного конца и «Б» на торце муфтового конца. Это обеспечивает высокую герметичность труб.
Эти трубы обладают повышенным сопротивлением смятию, что достигается за счет минимизации овальности в процессе изготовления.
Сравнение основных характеристик различных типов резьбовых соединений позволяет определить область их рационального применения.
Соединения ОТТМ обеспечивают достаточную прочность и технологичность при относительно простом изготовлении, однако уступают по герметичности более сложным конструкциям.
Соединения ОТТГ обладают высокой герметичностью благодаря наличию дополнительного уплотнительного узла, что делает их предпочтительными для эксплуатации в условиях высокого давления и при необходимости обеспечения газонепроницаемости.
Соединения БТС отличаются максимальной прочностью на растяжение и высокой устойчивостью к нагрузкам, что позволяет использовать их в глубоких и нагруженных скважинах. Таким образом, выбор типа соединения определяется условиями эксплуатации, требованиями к герметичности и уровнем механических нагрузок.
Муфтовые резьбовые соединения применяются при строительстве и эксплуатации скважин различного назначения.
Соединения ОТТМ используются преимущественно в вертикальных скважинах при стандартных условиях эксплуатации.
Соединения ОТТГ находят применение в более сложных условиях, включая наклонно-направленные скважины, участки с высоким пластовым давлением и газовые месторождения.
Соединения БТС используются в глубоких скважинах и при значительных растягивающих нагрузках, а также в проектах, ориентированных на международные стандарты.
Производство и контроль резьбовых соединений регламентируются рядом нормативных документов, включая:
Данные стандарты устанавливают требования к геометрии резьбы, материалам, качеству обработки, методам контроля и условиям приемки продукции.
Особое внимание уделяется следующим параметрам:
Контроль осуществляется с использованием калибров и измерительных инструментов, обеспечивающих соответствие установленным допускам.
Современное развитие технологий производства обсадных труб и резьбовых соединений направлено на повышение надежности и долговечности эксплуатации.
Основные тенденции включают:
Также активно развиваются безмуфтовые соединения, позволяющие снизить металлоемкость конструкции и повысить ее надежность.
Безопасность эксплуатации обсадных колонн напрямую зависит от качества резьбовых соединений.
К основным требованиям безопасности относятся:
Дополнительно применяются методы неразрушающего контроля, включая ультразвуковую и магнитопорошковую диагностику, позволяющие выявлять дефекты на ранних стадиях.

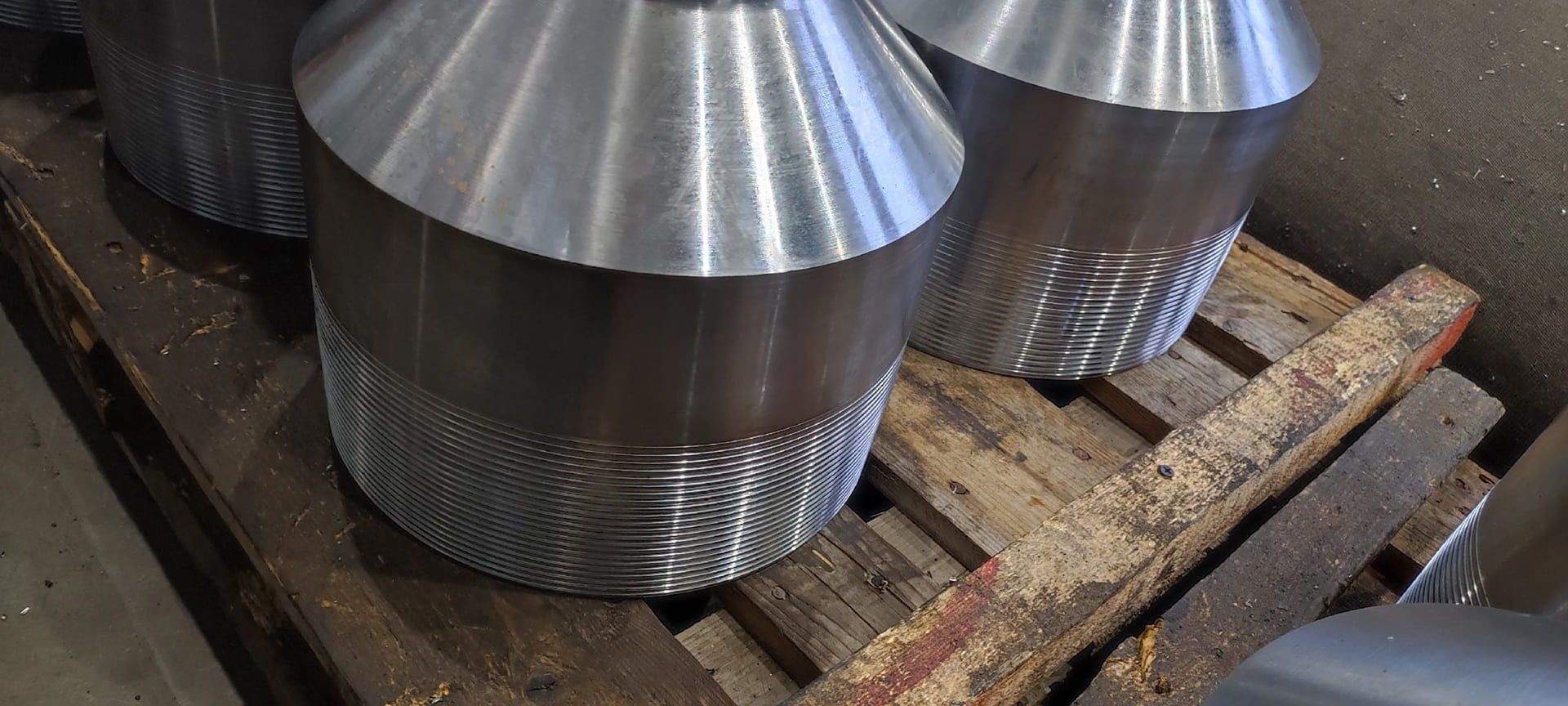

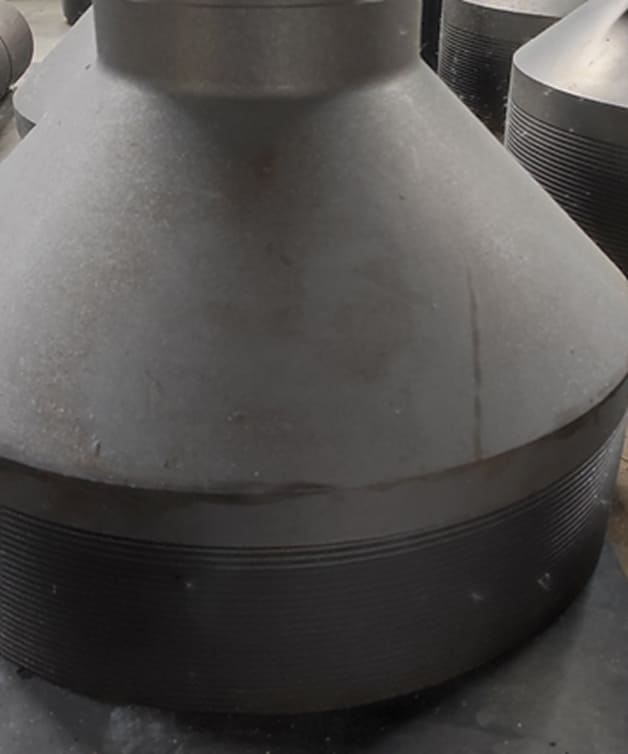

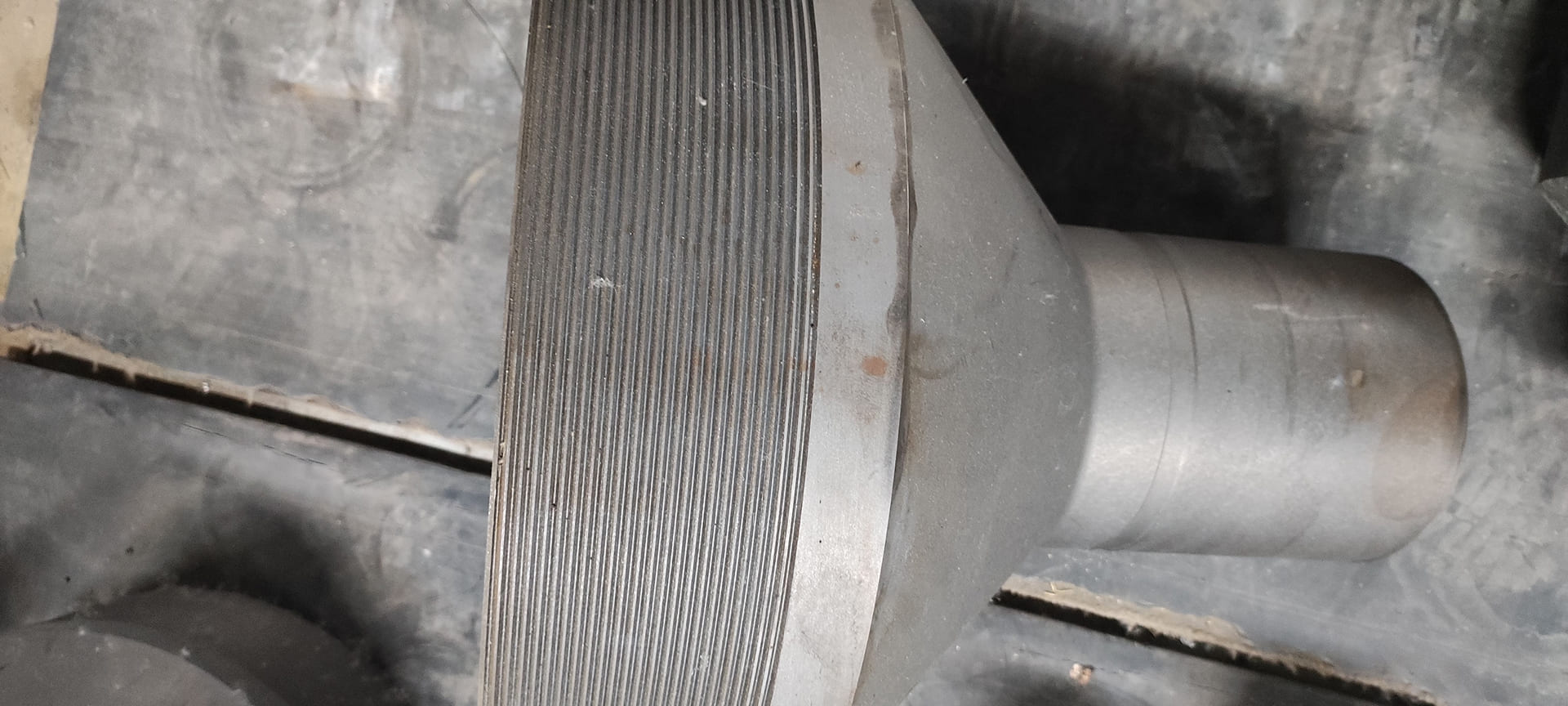

Муфтовое резьбовое соединение включает несколько основных элементов: ниппельный конец трубы с наружной резьбой, муфту с внутренней резьбой, а также уплотнительные и опорные поверхности.
Работа соединения основана на создании натяга при свинчивании, обеспечивающего плотный контакт резьбовых и уплотнительных поверхностей. Передача нагрузок осуществляется через боковые стороны резьбы, а герметизация — за счет заполнения зазоров смазкой или контакта металл–металл.
Муфтовые резьбовые соединения типов ОТТМ, ОТТГ и БТС представляют собой эффективные технические решения для соединения обсадных труб в различных условиях эксплуатации.
Выбор конкретного типа соединения определяется требованиями к прочности, герметичности и условиям работы скважины. Современные технологии производства и контроля позволяют значительно повысить надежность соединений и обеспечить безопасную эксплуатацию скважин в течение длительного времени.
Развитие конструкций резьбовых соединений направлено на дальнейшее повышение их герметичности, прочности и устойчивости к воздействию внешних факторов, что является важным условием эффективной разработки нефтяных и газовых месторождений.
